Dopravní pásy » Doporučené minimální průměry bubnů

Minimální průměr bubnů dopravníkových pásů se řídí stavbou, zatížením nebo spojením pásů

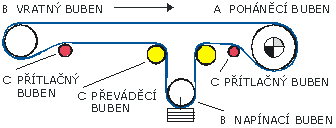

Rozlišujeme následující skupiny bubnů:

Pohonný (A): umístěné v místě největšího rozprostření sil v pásu dopravníku.
Vratný a napínací (B): umístěné v místě nejmenšího rozprostření sil v pásu dopravníku
Převáděcí a přítlačný (C): mění směr, odchyluje pás v úhlu <=30º

Pro tři různé stupně zatížení pásů jsou bubny voleny dle normy DIN 22101.
V tabulkce jsou uvedeny minimální průměry bubnů v souvislosti se zatížením pásů v provozu.

EP
Druh bubnu	Stupeň zatížení pásů (%)	doporučené průměry bubnů mm
Druh bubnu	Stupeň zatížení pásů (%)	500/2 500/3 630/2	630/3 800/2	630/4 800/3 800/4 1000/2 1000/3 1250/2	800/5 1000/4 1000/5 1250/3 1250/4	1500/3 1600/4 1800/3 1800/5	1250/5 1250/6 1500/3 1600/4 1600/5 1800/3 1800/5	1600/6 2000/4 2000/5	2500/5	3150/5
pohonný A	<30	250	315	400	500	630	800	1000	1250	1250
	30-60	315	400	500	630	800	1000	1250	1400	1600
	>60	400	500	630	800	1000	1250	1400	1600	1800
vratný B	<30	200	250	315	400	500	630	800	1000	1250
	30-60	250	315	400	500	630	800	1000	1250	1400
	>60	315	400	500	630	800	1000	1250	1400	1600
převáděcí C	<30	160	200	250	315	400	500	630	800	800
	30-60	200	250	315	400	500	630	800	1000	1000
	>60	250	315	400	500	630	800	1000	1000	1200
